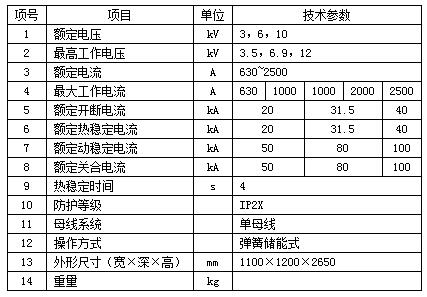

技術參數表
概述
XGN2-12型箱型固定式金屬封閉開關柜,適用于3-12KV三相交流50Hz,單母線或單母線 帶旁路以及雙母線系統中作為接受和分配電能之用??蓾M足各類型發電廠、變電站(所)及工礦企業的使用要求。
本產品符合IEC298、GB3906-2006、GB/T11022、DL/T404等標準。本產品結構合理,安全可靠性高,操作維護簡便;具有“五防”功能,防護等級達到IP2X。
主要特點
XGN2-12型開關柜為金屬封閉箱式結構,柜體骨架由C型鋼組焊而成,柜內用鋼板分隔成斷路器室、母線室、電纜室、繼電器室,并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。
1、柜內不采用任何形式的相間、相對地的絕緣隔板;
2、柜內采用較大爬距的支柱絕緣子或套管,使開關柜具有較高的絕緣強度和絕緣穩定性;
3、開關柜后上部為母線室,后下部為電纜室,方便進行接線,前面為斷路器室,方便開關柜的檢修;
4、采用旋轉式隔離開關,在分斷位置時雙斷點動觸頭接地,即在帶電體和被隔離導體之間形成“金屬分隔”;
5、主開關、隔離開關、接地開關及柜門之間的聯鎖機構均采用強制性機械閉鎖方式,產品滿足“五防”功能要求。
